产品简介

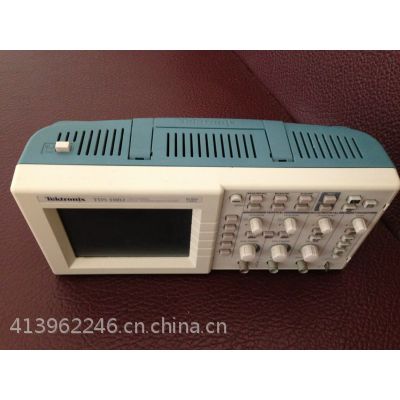

泰克Tektronix TDS1002示波器|美国泰克代理基本参数：带宽60MHZ，采样率1 GS/s /s，记录长度2.5k，通道2

产品详细信息

简单介绍

泰克Tektronix TDS1002示波器|美国泰克代理基本参数：带宽60MHZ，采样率1 GS/s /s，记录长度2.5k，通道2

TDS1000和TDS2000系列数字存储示波器（DSO）

　　想当年，从TDS200系列示波器开始，广大用户因为测量工作方面的需要而使该产品一跃成为世界上的示波器，而我们则在此基础上再接再励，进一步完善和扩展了该系列产品的各项性能、功能和特点。而今新型的TDS1000和TDS2000系列数字存储示波器已发展成为创性能记录的通用型产品，各种功能和使用便利俱全，售价之低更是***。请看其高达200MHz的带宽和2GS/s的取样速率，还有几十种新的应用功能和光彩夺目的彩色显示。再请看那令人惊讶的低价位，等等。我们相信，您一定会爱不释手。

　　TDS1000和TDS2000系列示波器属轻小型便携式产品，可随身携带。从高效率的前面板和生动的彩色显示（TDS2000系列），到探头校验向导、上下文相关帮助以及11种标准自动测量。这些功能都有助于用户***地使用仪器，而且您还可将其应用于各个相关的测试领域，如数字设计和调试、制造测试和质量控制、维护和修理以及教育和培训等行业。我们的对它的认知就是从这里开始的。

　特点与优点

　○ 带宽：60MHz、100 MHz、200 MHz

　○ 取样速率可达2GS/s，2或4通道

　○ 四种捕获方式：峰值检测（12ns毛刺）、采样、平均、单次

　○ 彩色或单色LCD显示（1/4〃 VGA，无源）

　○ “自动设置”菜单和波形选择

　○ 探头校验向导可确保探头的正确使用

　○ 上下文相关帮助

　○ 双时基

　○ ***触发（含脉宽触发，时限范围33ns-10s）

　○ 11项自动测量

　○ 多语言用户界面（含中文）

　○ 波形和设置存储器（二或四个2500点参考波形，10个前面板设

　　 置）

　○ 所有机型都具备FFT功能

　○ 选件TDS2CMA模块、WaveStarTM软件和探头可为用户提供各种

　　 应用方案

　○ 三年保修

　TDS1000和TDS2000系列特性

　  TDS1002  TDS1012  TDS2002  TDS2012  TDS2014  TDS2022  TDS2024

显示器(1/4 VGA LCD)  单色  单色  彩色  彩色  彩色  彩色  彩色

带宽＊１  60MHz  100MHz  60MHz  100MHz  100MHz  200MHz  200MHz

通道  2  2  2  2  4  2  4

外部触发输入  各机型均有此功能

各通道取样速率  1.0GS/s  1.0GS/s  1.0GS/s  1.0GS/s  1.0GS/s  2.0GS/s  2.0GS/s

记录长度  各型号均为2500点

垂直分辨率  8比特

垂直灵敏度  各机型均为2mV至5V/div,并配有校准微调

DC垂直精度  各机型均为±3%

垂直缩放  用于垂直缩放实时或静止波形

输入电压  300VRMS CAT ‖；3MHz以上时，在100KHz至13VP-P AC之上减额至20dB/+进制

位置范围  2mV至200mV/div±2V ＞200mV至5V/div±50V

BW限制  各机型均为20MHz

输入耦和  AC, DC, GND（所有型号）

输入阻抗  1MΩ,与20pF并联

时基范围  5ns 至

50sec/div  5ns 至

50sec/div  5ns 至

50sec/div  5ns 至

50sec/div  5ns 至

50sec/div  2.5ns 至

50sec/div  2.5ns 至

50sec/div

时基***度  50ppm

水平缩放  用于水平缩放实时或静止波形

尺寸／重量  323.8×151.4×124.5mm，2.0kg
